气象传感器
能见度传感器

能见度传感器

更新时间:

产品型号:WX-NJD

产品价格:电议

产品品牌:万象环境

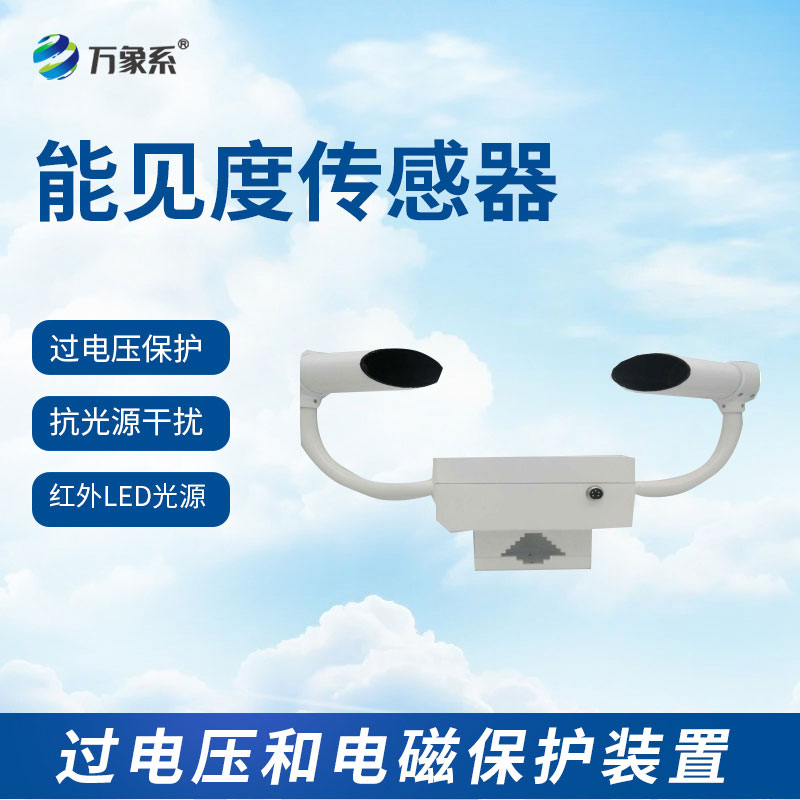

能见度传感器又称道路能见度传感器,能见度仪,能见度传感器采用一体化结构设计,紧凑小巧,传感器尺寸和重量非常小,包装、储运、安装方便,可对大气能见度进行连续测量输出,适用于气象、交通、航空、电力等行业。

产品详情

能见度传感器仪器概述

能见度传感器又称道路能见度传感器,能见度仪,能见度传感器采用一体化结构设计,紧凑小巧,传感器尺寸和重量非常小,包装、储运、安装方便,可对大气能见度进行连续测量输出,适用于气象、交通、航空、电力等行业。

能见度反映大气浑浊程度,是表征近地表大气污染程度的一个重要物理量。同时在气象、交通、航空、电力等行业意义重大。

仪器的发射端发出光辐射对于临近的采样空间中的大气进行照射,大气样本中的气溶胶对照射的粒子产生散射,其散射光强的大小与粒子浓度及其尺度相关,而粒子浓度与与其尺度又能客观的反应大气能见度。散射式能见度测量仪通过测量特定角度上的散射光强,并根据其与总散射量之间的关系确定总散射系数,因为光在短距离的气溶胶中传播,气溶胶对其的吸收系数是可以忽略不计的,所以利用总散射系数就可以求得能见度。

能见度仪提供多组内置命令用于配置系统参数和控制系统多种功能。在组装和维护过程中,需要一个显示终端来检查系统参数,并可以用来更改参数值。


主要性能指标:

测量范围:

10m—10km(最大量程10km、30km、50km、80km可选)

测量精度:

≤2km (误差±2%); 2Km~10km(误差±5%); >10km(误差±10%)

仪器一致性:

≤±4%

尺寸:

610mm x 230mm x 300mm(长x宽x高)

重量:

小于10kg

电源:

直流12-24VDC

功率:

非除雾状态 2W, 除雾状态 小于5W,典型值4W

散射角覆盖:

39o—51 o 前散射

峰值波长:

940nm

带    宽:

100nm

光谱响应度:

最大响应在870nm,0.65 A/W

 工作环境温度: -40—+60℃

工作相对湿度: 0—100%

地域适应性:可在沿海地区连续使用


仪器功能特点

主要功能

l 可对大气能见度进行连续测量输出。

l 仪器具有自检能力,可对自身的12V供电电压,接收器、发射器温度,接收器信号及零点信号等进行实时检测,并给出状态报警指示。

l 仪器数字输出接口标配为RS-485,支持Modbus RTU通信协议。

l 仪器可设置ID号以标识身份,ID=00为通用标识,ID号出厂时均为通用标识,用户可通过命令进行设置新的ID号,ID号一旦设定不受设备断电影响,此功能在多机联网共用主站时用以区分布点仪器。

仪器特点

l 结构特点:能见度仪采用一体化结构设计,紧凑小巧,传感器尺寸和重量非常小,包装、储运、安装方便,也可以做为便携式仪器使用;独特的双散射接收器结构设计,对太阳和其它杂光干扰降到了最低。

l 发射器和接收器窗口透镜经过了特殊的防灰尘、防霉菌镀膜处理,使镜头在自然环境中积累灰尘的厚度与速度大大降低,同时也降低了盐雾与油污的污染几率。

l 仪器结构材料为高质量硬质铝材,表面进行了阳极钝化处理,并进行多道喷漆保护;所有螺钉均选择耐腐蚀不锈钢螺钉;壳体内部是密封的,达到了IP65防护等级,具有沿海气候适应性。

l 仪器功耗极低,在冬天发射器频繁加热状态,也只小于5W,因此可适应蓄电池或太阳能板供电的电源工作方式。直流12VDC供电,方便系统集成。

l 仪器采集器设计上强调长期运行的稳定性,内置看门狗电路,经过长期运行考验,仪器工作稳定、可靠。

l 实时数据显示:传感器可以输出一系列的数字信息,操作人员可以自由选择15秒或60秒间隔时间,信息可以通过自动应答或被动招测方式输出。

l 上位计算机可以灵活地显示以下内容:

l a)每个信息可以带有时间日期标记;

l b)信息内容能以固定的几种模式输出,每种模式均有状态报警数值提示;

l 仪器的直流供电电路具有防反接和自恢复保险双重设计,即使用户误操作,也不会引起仪器线路板烧毁,无需更换保险丝,重新正确操作后即可恢复正常。

l 仪器的通讯接口芯片具有15KV的防静电保护,在用户接线操作时可最大限度保护电路免受人体静电的危害。

l 仪器具有防雷措施,其通信接口和电源接口均具有防雷设计,可将雷击损害降到最低。
